Contrôle

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Débranchez le connecteur de l′actionneur d′admission.

Vérifiez que l'actionneur fonctionne en position de recirculation lorsque 12V est raccordé à la borne 3 et la masse à la borne 4.

Vérifiez que l'actionneur d'admission fonctionne en position de recirculation lors de la connexion dans l'ordre inverse.

1. –
2. –
3. Air frais
4. Air recirculant

5. Capteur (+5 V)
6. Signal de retour
7. Masse du capteur

4.	Branchez le connecteur de l'actionneur d'admission.

5.	Mettre le contact.

Contrôlez la tension entre les bornes 6 et 7.

Spécification

Position de la porte	TENSION (V)	Détection d′erreur
Air frais	4,7	Basse-tension : 0,1V OU MOINS Haute-tension : 4,9V OU PLUS
Recirculation de l'air	0,3	Basse-tension : 0,1V OU MOINS Haute-tension : 4,9V OU PLUS

Il y aura rétroaction de position courante de l'actionneur aux commandes.

7.	Si l'actionneur d'admission ne fonctionne pas correctement, remplacez-le par un bon actionneur d'admission et contrôlez son bon fonctionnement.

8.	Si vous rencontrez un problème avec l'actionneur d’admission, remplacez-le.

REMPLACEMENT

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlever la boîte à gants. (Voir Carrosserie - "Logement de la boîte à gants")

3.	Enlevez la conduite d'arrosage côté passager (A) après avoir desserré la vis.

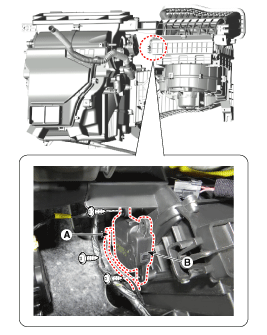

4.	Débranchez le connecteur (A) puis enlevez l'actionneur d'admission (B) une fois la vis de fixation desserrée.

5.	Pour la pose, suivez la procédure inverse de la dépose.
