DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Si nécessaire, libérez le clip de fixation du balai d'essuie-glace en tirant dessus et retirez le balai d'essuie-glace depuis le rayon interne (A) du bras d'essuie-glace.

3.	Déposez le couvercle supérieur d'auvent. (Voir le groupe Carrosserie- "Couvercle supérieur d’auvent")

4.	Débranchez le connecteur (A) du moteur de l'essuie-glace.

5.	Desserrez les boulons de fixation, puis déposez le moteur de l'essuie-glace et la tringlerie (A).

Maintenez le bras de démarrage du moteur de l'essuie-glace et déposez la liaison supérieure (A).

•	Avant de déposer le moteur de l'essuie-glace et l'ensemble de liaison, assurez-vous que la liaison est arrêtée en position d'arrêt automatique.

•	Pour installer correctement de bras de démarrage du moteur de l'essuie-glace, vérifiez que la liaison est alignée avec le bras de démarrage en ligne droite et contrôlez l'angle de chaque liaison.

•	Veillez à ne pas tordre la liaison.

Déposez la liaison inférieure (A) du bras de démarrage du moteur de l'essuie-glace.

•	Pour installer correctement de bras de démarrage du moteur de l'essuie-glace, vérifiez que la liaison est alignée avec le bras de démarrage en ligne droite et contrôlez l'angle de chaque liaison.

•	Veillez à ne pas tordre la liaison.

8.	Déposez le bras de démarrage (B) après avoir desserré un écrou (A).

9.	Déposez l'anneau du moteur d'essuie-glace (A).

10.	Desserrez les boulons, puis déposez le support du moteur de l'essuie-glace (A).

11.	Déposez le moteur d’essuie-glace (B) du tube (A).

INSTALLATION

1.	Posez le moteur de l’essuie-glace.

Posez le bras de démarrage.

Couple de serrage:

13,0 - 13,5 N·m (1,33 - 1,38 kgf·m, 9,6 - 10,0 lb·ft)

Pour installer correctement de bras de démarrage du moteur de l'essuie-glace, contrôlez que la liaison est alignée avec le bras de démarrage en ligne droite et placez l'angle de chaque liaison précisément.

3.	Installez la liaison inférieure et supérieure sur le bras de démarrage du moteur de l'essuie-glace.

Installez le moteur de l'essuie-glace et ses câblages puis branchez son connecteur.

Couple de serrage:

6,9 ~ 10,8 Nm (0,7 ~ 1,1 kgf.m ; 5,1 ~ 8,0 lb-ft)

5.	Installez la baie de pare-brise.

Installez le bras et la lame de l'essuie-glace du pare-brise.

Couple de serrage:

22,5 - 26,5 N·m (2,3 - 2,7 kgf·m, 16,6 - 19,5 lb·ft)

Le moteur d'essuie-glace doit suivre un cycle pour s'assurer qu'il est dans la position de stationnement.

Si nécessaire, réglez le bras et balai de l'essuie-glace.

7.	Posez le bras et la lame de l'essuie-glace dans la position indiquée. position d'arrêt automatique (balai)

Contrôle

Déposez le connecteur du moteur de l'essuie-glace.

N°	Description
1	masse
2	Moteur d'essuie-glace (stationnement)
3	Batterie (+)
4	Vitesse essuie-glace (lente)
5	Vitesse essuie-glace (rapide)

2.	Déposez le câble positif (+) de la batterie à la borne 3 et le câble négatif (-) à la borne 1.

Vérification (avec KDS/GDS)

Dans le système électrique de la carrosserie, une défaillance peut être diagnostiquée plus rapidement avec le système de diagnostic du véhicule (KDS/GDS).

Le système de diagnostic (KDS/GDS) fournit les informations suivantes.

(1)	Autodiagnostic : Contrôle de la défaillance et du numéro de code (DTC)

(2)	Données actuelles : Vérification de l'état des données d'entrée/de sortie du système

(3)	Test d'actionnement : Vérification des conditions de fonctionnement du système

(4)	Fonction supplémentaire : Contrôle d'autres fonctions comprenant le réglage en option du système et le réglage au point zéro

2.	Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie (BCM)" à vérifier afin de vérifier le véhicule avec le testeur.

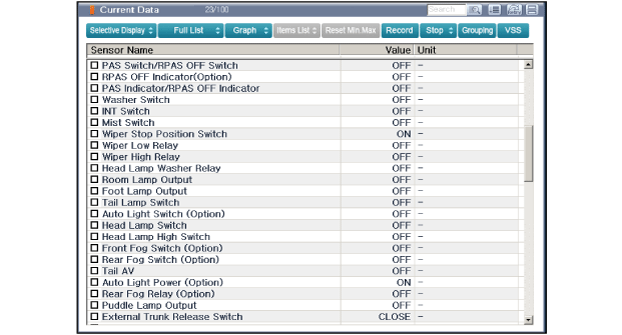

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.
