RÉGLAGE

RÉGLAGE DE LA VITRE

Contrôler si le canal de coulissement de la vitre est endommagé ou détérioré et remplacez-le si nécessaire.

1.	Enlevez la garniture de porte arrière. (Reportez-vous à Porte arrière - "Garniture de porte arrière")

2.	Enlevez le bouchon de l'orifice de fixation de la vitre de porte arrière (A).

3.	Déplacez la vitre de porte arrière (A) lentement jusqu'à ce que les boulons de la vitre soient visibles et relâchez-les.

4.	Contrôlez que la vitre se déplace librement.

RÉGLAGE DE LA VERTENELLE DE PORTE

Assurez-vous que la porte ferme bien sans devoir la claquer. Si nécessaire, réglez la vertenelle (A) : Les écrous de la feuillure sont fixés. La vertenelle se règle correctement du haut vers le bas et en avant et en arrière.

Desserrez les vis (B) suffisamment pour déplacer la vertenelle.

Couple de serrage:

16,7 ~ 21,6 N.m (1,7 ~ 2,2 kgf.m, 12,3 ~ 15,9 lb-ft)

2.	Tapez sur la vertenelle avec un marteau en plastique pour régler la vertenelle. La vertenelle ne se déplace pas beaucoup mais donne un réglage.

3.	Tener la poignée externe en position ouverte et pousser la porte contre la carrosserie pour vous assurer que la vertenelle permet une bonne fermeture. Si la porte se ferme bien, serrer les vis et vérifier à nouveau.

RÉGLAGE DE LA POSITION DE PORTE

Après avoir installé la porte, vérifiez l'installation avec les panneaux adjacents de la carrosserie, puis vérifiez l'ajustement entre les parties la partie avant, arrière et basse, les bords des portes et la carrosserie. Vérifiez que la portière et les bords de la carrosserie soient parallèles. Avant le réglage, remplacez les boulons de montage.

1.	Vérifier que la portière et les bords de la carrosserie sont parallèles.

2.	Placez le véhicule sur une surface plane lors du réglage des portes.

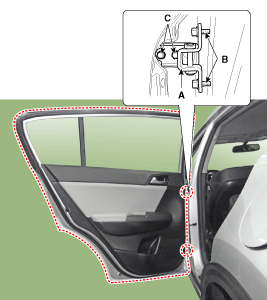

Ajustez les charnières (A) :

•	Desserrez légèrement les boulons de montage de la porte, et faites bouger la porte en avant et en arrière jusqu'à ce qu'elle se sépare de la carrosserie.

•	Desserrez légèrement les boulons de montage de la charnière et faites bouger la porte en avant et en arrière, vers le haut et le bas jusqu'à ce que les espaces s'égalisent.

•	Placez un chiffon sur le cric pour éviter les dommages à la porte lors de son réglage.

Couple de serrage:

(B) : 9,8 ~ 19,6 N.m (1,0 ~ 2,0 kgf.m, 7,2 ~ 14,5 lb-ft)

4.	Graissez les parties du pivot des charnières indiquées par les flèches.

5.	Contrôlez qu'il n'y ait aucune fuite d′eau.
