Vérification d'anomalie

Diagnostic avec KDS/GDS

Dans le système électrique de la carrosserie, une défaillance peut être diagnostiquée plus rapidement avec le système de diagnostic du véhicule (KDS/GDS).

Le système de diagnostic (KDS/GDS) fournit les informations suivantes.

(1)	Autodiagnostic : Contrôle de la défaillance et du numéro de code (DTC)

(2)	Données actuelles : Vérification de l'état des données d'entrée/de sortie du système

(3)	Test d'actionnement : Vérification des conditions de fonctionnement du système

(4)	Fonction supplémentaire : Contrôle d'autres fonctions comprenant le réglage en option du système et le réglage au point zéro

2.	Sélectionnez "Modèle de voiture" et le "Module du hayon électrique" à vérifier afin de vérifier le véhicule avec le testeur.

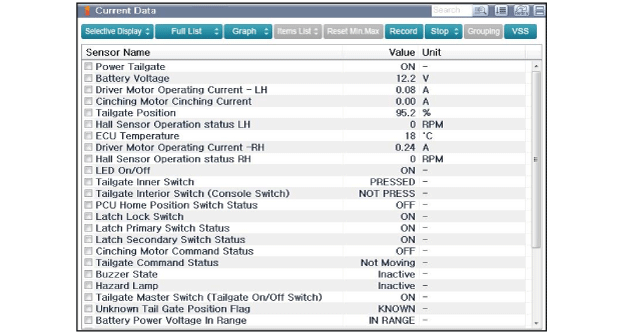

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.

4.	Pour actionner la valeur d'entrée de force du module à contrôler, sélectionnez l'option "Test d'actionnement"

Changement de mode (système de hayon électrique)

1.	Après remplacement par un nouveau module de hayon électrique, vérifiez le code DTC en permanence. Si le code DTC B24B0 existe, effectuez un changement du mode de hayon électrique.

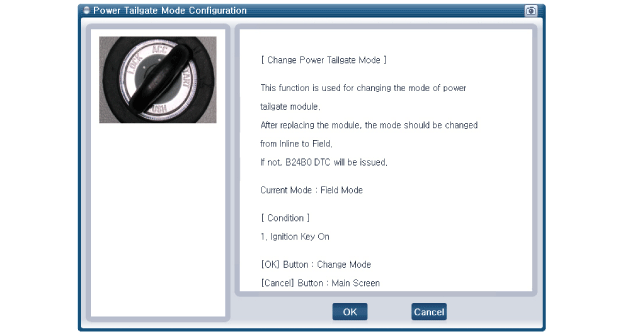

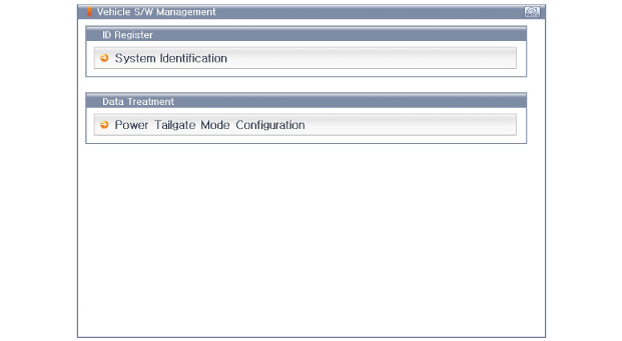

2.	Après connexion de KDS/GDS, sélectionnez la procédure "Changement du mode de hayon électrique".

Effectuez la procédure de changement du mode de hayon en fonction des messages affichés sur KDS/GDS.

•	Si le système de hayon électrique fonctionne en mode usine, il fait un bruit d'avertissement anormal.

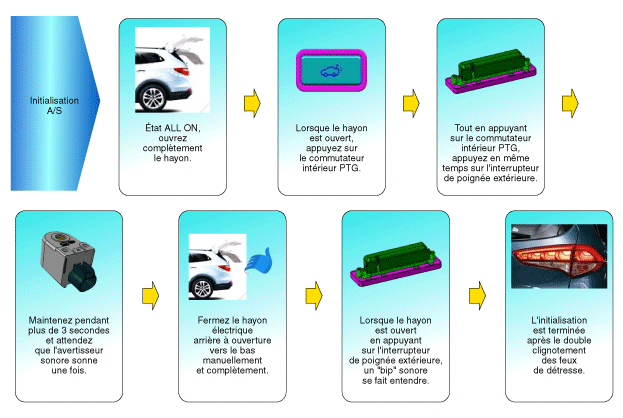

Initialisation du système

L'initialisation du système est nécessaire pour reconnaître la position de fermeture du hayon sur le module du hayon électrique.

Le processus d'initialisation après la réinitialisation de l'alimentation de la batterie est nécessaire pour reconnaître exactement l'ouverture et la fermeture maximale de la position du hayon.

Le hayon électrique fonctionne normalement après la fin de l'initialisation du système.

Procédure :

Inspection et Test – Système du hayon électrique

Le système de hayon électrique est un système complexe comprenant de nombreux composants. Pour obtenir un résultat de test précis, le module de commande du hayon électrique doit être vérifié.

La méthode la plus précise, efficace et digne de confiance utilise KDS/GDS, exigé par le hayon.

KDS/GDS aide les techniciens lors du contrôle d'un interrupteur désactivé et permet de contrôler l'enregistrement de l'état actuel de l'interrupteur du module de commande de hayon électrique.

La batterie doit être complètement chargée avant d'effectuer tous les tests du hayon électrique et tous les éléments interférants du système doivent être indiqués et compris. (Voir l'explication concernant le hayon Smart) Voir le tableau de référence d'analyse lors de la vérification et du test du hayon Smart.

État	Cause	Solution
Ouverture soudaine du hayon	Activation par erreur ou dysfonctionnement du commutateur d'ouverture/fermeture	Contrôlez la présence de court-circuit ou de formation de court-circuit du commutateur
	Anomalie de la ferrure de verrouillage	Vérifiez la connexion du câblage
	Anomalie de la ferrure de verrouillage	Vérifiez la présence de code d'erreur et remplacez le loquet si nécessaire
	Anomalie du hayon Smart ou du module de commande de carrosserie	Réinitialisez le fusible du module ou reconnectez la batterie. En cas de fonctionnement incorrect, contrôlez la connexion de câblage et consultez le manuel.
Impossibilité d'ouvrir ou de fermer le hayon de manière électrique	Indication erronée ou état Non stationné	Vérifiez l'état du commutateur à l'aide d'un dispositif d'analyse
	Tension basse de la batterie du module de hayon électrique	Vérifiez la tension correcte du hayon électrique
	Tension basse de la batterie du module de hayon électrique	Batterie chargée
	Formation de bosses sur le fusible	Vérifiez si le fusible est gonflé
	Dysfonctionnement de la broche PTG	Vérifiez l'état de la broche PTG
	Code d'erreur critique dans le module de commande du hayon/BCM	Contrôle de l'état du code avec KDS/GDS
	Anomalie de la ferrure de verrouillage	Vérifiez si la connexion du cablâge du fusible est gonflée.
	Anomalie de la ferrure de verrouillage	Vérifiez s'il y a un corps étranger interférant avec le fonctionnement de l'ensemble du loquet.
Impossibilité d'ouvrir ou de fermer le hayon	Anomalie dans l'ensemble du moteur	Vérifiez l'ensemble du moteur
	Interférence des composants	Remplacez les pièces nécessaires ou réinitialisez la position concernée.
	Problèmes de câblage (système ou véhicule)	Résolvez le problème à l'aide d'une carte du câblage.
	Problèmes de câblage (système ou véhicule)	Voir les diagrammes du câblege.
Perte d'électricité pendant le fonctionnement du hayon	Problèmes de câblage (système ou véhicule)	Résolvez le problème à l'aide d'une carte du câblage.
	Problèmes de câblage (système ou véhicule)	Voir les diagrammes du câblege.
	Tension basse de la batterie du véhicule	Vérifiez la tension correcte de PTGM.
	Tension basse de la batterie du véhicule	Chargez la batterie
	Anomalie du hayon électrique ou de BCM	Vérifiez la présence de code d'erreur à l'aide d'un dispositif d'analyse
	Anomalie dans l'ensemble du moteur	Testez le moteur
Fonction du loquet électrique impossible en position primaire/secondaire	Anomalie de la ferrure de verrouillage	Vérifiez si la connexion du cablâge du fusible est gonflée.
		Vérifiez la présence de code d'erreur à l'aide d'un dispositif d'analyse
		Résolvez le problème à l'aide d'un manuel d'analyse du véhicule.
		Remplacez la ferrure de verrouillage si nécessaire.
	Interférence des composants	Remplacez les pièces nécessaires ou réinitialisez la position concernée.
	Anomalie du hayon électrique ou de BCM	Vérifiez la présence de code d'erreur à l'aide d'un dispositif d'analyse
	Force d'étanchéité excessive du hayon	Vérifiez la présence de chocs sur le joint, d'une erreur de l'ensemble, de corps étrangers ou d'autres facteurs possibles.
	Anomalie dans l'ensemble du moteur	Vérifiez le moteur
Impossibilité de déverrouiller le loquet en position primaire	Indication erronée ou état Non stationné	Vérifiez l'état du commutateur à l'aide d'un dispositif d'analyse
	Tension basse de la batterie du module de hayon électrique	Vérifiez la tension correcte du hayon électrique
	Tension basse de la batterie du module de hayon électrique	Batterie chargée
	Formation de bosses sur le fusible	Vérifiez si le fusible est gonflé
	Anomalie de la ferrure de verrouillage	Vérifiez l'état du commutateur à l'aide d'un dispositif d'analyse
		Vérifiez la présence de corps étrangers interférants avec le fonctionnement de l'ensemble du loquet ou la présence de chocs sur les composants.
		Résolvez le problème à l'aide d'un manuel d'analyse du véhicule.
		Retirez la ferrure de verrouillage si nécessaire.
	Anomalie dans la connexion de la poignée extérieure	Vérifiez l'articulation de la poignée et la connexion du câblage.
	Anomalie du hayon électrique ou du module de commande de carrosserie	Vérifiez la présence d'un code d'erreur ou de cycle à l'aide du dispositif d'analyse.
	Interférence des composants	Remplacez les pièces nécessaires ou réinitialisez la position concernée.
Opération du hayon avec interrupteur pop/de console indisponible.	Formation de bosses sur le fusible	Vérifiez si le fusible est gonflé
	Tension basse de PTGM	Vérifiez la tension correcte de PTGM.
	Tension basse de PTGM	Chargez la batterie
Impossibilité de déverrouiller le verrouillage électrique	Anomalie de l'ensemble du loquet	Vérifiez la présence de corps étrangers interférants avec le fonctionnement de l'ensemble du loquet ou la présence de chocs sur les composants.
		Vérifiez la présence d'un code d'erreur ou de cycle à l'aide du dispositif d'analyse.
		Vérifiez le commutateur de loquet/pôle à l'aide d'un dispositif d'analyse.
		Résolvez le problème à l'aide d'un manuel d'inspection du véhicule
Impossibilité de déverrouiller le verrouillage électrique	Défaillance du module de coffre électrique	Résolvez le problème à l'aide d'un manuel d'inspection du véhicule
	Défaillance du module de commande de la caisse (BCM)	Résolvez le problème à l'aide d'un manuel d'inspection du véhicule
	Défaillance du module de commande de la caisse (BCM)	Remplacez BCM si nécessaire
	Dysfonctionnement de la télécommande sans fil	Ecrivez à nouveau le programme de télécommande sans fil
	Dysfonctionnement de la télécommande sans fil	Remplacez la télécommande sans fil
	Dysfonctionnement du moteur du hayon	Vérifiez la présence de corps étrangers interférant avec le fonctionnement du moteur.
		Vérifiez la connexion du câblage
		Changez l'ensemble si l'embrayage du moteur ne fonctionne pas
		Remplacez le commutateur si le commutateur d'ouverture complète ne fonctionne pas
		Résolvez le problème à l'aide d'un manuel d'inspection du véhicule
		Remplacez le moteur si nécessaire
Impossibilité de maintenir le hayon ouvert	Anomalie de la broche PTG	Remplacez la broche PTG
Impossibilité de maintenir le hayon ouvert	Anomalie de la broche PTG	Vérifiez si des objets fixés sont endommagés
Force excessive lors de l'ouverture et de la fermeture	Anomalie de la broche PTG	Remplacez la broche PTG
	Anomalie de la broche PTG	Vérifiez si des objets fixés sont endommagés
	Interférence des composants	Remplacez les pièces nécessaires ou réinitialisez la position concernée.
Lorsque le hayon maintient le mode de verrouillage d'ajustement	Anomalie de l'ensemble du loquet	Vérifiez si la connexion du cablâge et le fusible sont gonflés
	Anomalie de l'ensemble du loquet	Vérifiez le commutateur avec un dispositif d'analyse
Lorsque le hayon maintient le mode de verrouillage électrique	Anomalie de l'ensemble du loquet	Vérifiez la connexion du câblage
		Vérifiez la présence de corps étrangers
		Résolvez le problème à l'aide d'un manuel d'inspection du véhicule
	Dysfonctionnement du module de commande	Vérifiez la présence de code d'erreur à l'aide d'un dispositif d'analyse
	Problèmes de câblage (système ou véhicule)	Résolvez le problème en vous reportant au circuit électrique
		Voir les diagrammes du câblege.
		Vérifiez le manuel d'inspection du véhicule pour plus de détails
	Anomalie de l'ensemble du moteur	Contrôlez en permanence l'environnement de travail
	Problèmes de câblage (système ou véhicule)	Résolvez le problème en vous reportant au circuit électrique
	Problèmes de câblage (système ou véhicule)	Voir les diagrammes du câblege.
Ouverture très lente du hayon	La tension de la batterie du véhicule est trop basse	Vérifiez la tension correcte de PTGM.
	La tension de la batterie du véhicule est trop basse	Chargez la batterie
	Dysfonctionnement de la broche PTG du hayon	Remplacez la broche PTG du hayon si nécessaire
	Interférence des composants	Remplacez les pièces nécessaires ou réinitialisez la position concernée.
	Angle du véhicule trop raide pour le fonctionnement électrique	Actionnez le hayon manuellement
	Dysfonctionnement du moteur du hayon	Remplacez l'ensemble du moteur si nécessaire
Grincement ou crépitement	Corps étranger bloqué dans les composants du hayon	Retirez les corps étrangers
Grincement ou crépitement	Serrage excessif ou trop lâche des composants	Résolvez le problème de lâcheté ou de serrage trop important
