COMPOSANTS

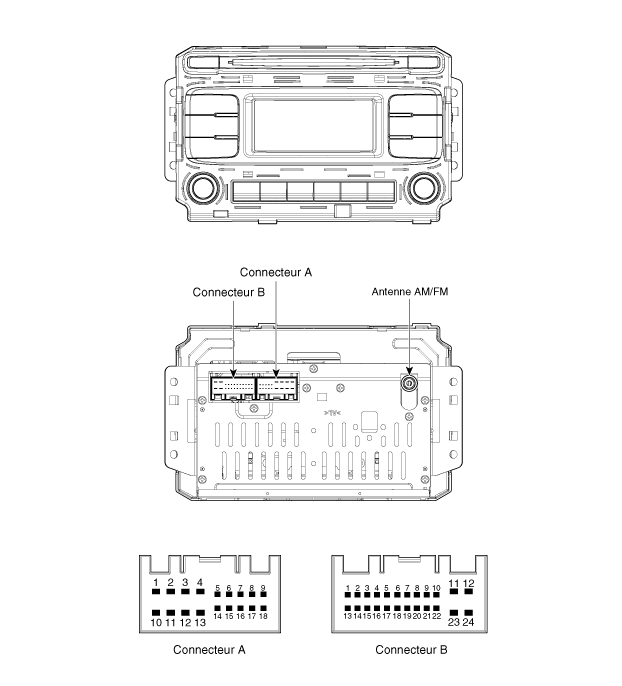

[RADIO/CD/MP3 (PA30A)]

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	CONNECTEUR A	CONNECTEUR B
1	Haut-parleur arrière gauche (-)	-
2	Haut-parleur avant gauche (-)	-
3	Haut-parleur avant droit (+)	-
4	Haut-parleur arrière droit (-)	Télécommande du volant
5	-	-
6	-	USB D (-)
7	-	USB VDD
8	ÉCLAIRAGE (-)	Entrée AUX droite
9	DÉTENTE	Masse AUX
10	Haut-parleur arrière gauche (-)	Mic (-) (Bluetooth)
11	Haut-parleur avant gauche (-)	AUDIO

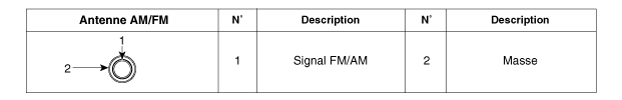

12	Haut-parleur avant droit (+)	BATTERIE +
13	Haut-parleur arrière droit (-)	-
14	-	-
15	-	-
16	-	Vitesse du véhicule
17	ÉCLAIRAGE (-)	Masse de la télécommande du volant
18	TÉLÉCOMMANDE/ANTENNE	USB D (-)
19		Masse USB
20		AUX_Détection
21		Entrée AUX gauche
22		Mic (-) (Bluetooth)
23		-
24		masse

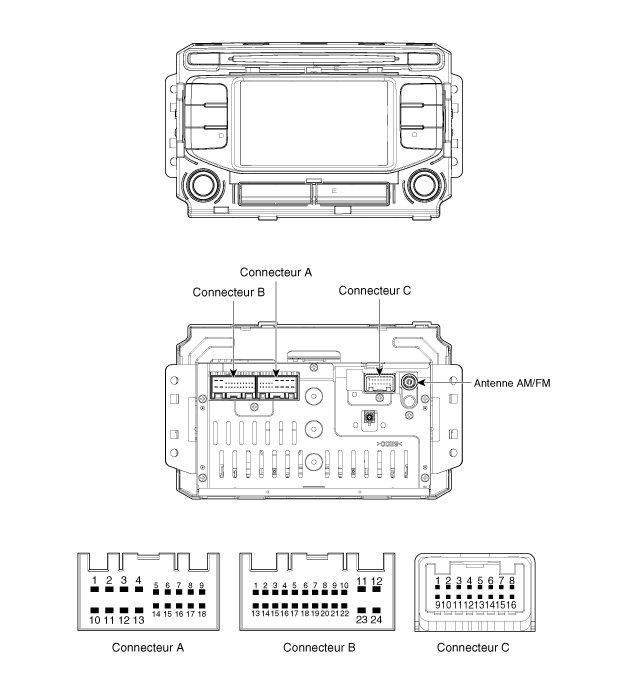

[RADIO/CD/MP3 (PA30B+)]

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

CONNECTEUR A			CONNECTEUR B		CONNECTEUR C
N°	Amplificateur externe	Amplificateur interne	Amplificateur externe	Amplificateur interne	CONNECTEUR C
1	Haut-parleur arrière gauche (-)	-	Multimédia-CAN (Haut)		-
2	Haut-parleur avant gauche (-)	-	-		-
3	Haut-parleur avant droit (+)	-	-		Masse de la caméra
4	Haut-parleur arrière droit (-)	-	Contrôleur à distance du volant		Entrée de la caméra vidéo
5	-	MASSE SPDIF	-		-
6	-	SPDIF (+)	USB D (-)		-
7	-	-	USB VDD		-
8	ÉCLAIRAGE (-)	ÉCLAIRAGE (-)	Entrée AUX droite		-
9	-	-	Masse AUX		-
10	Haut-parleur arrière gauche (-)	-	MIC (-)		Alimentation caméra (+)
11	Haut-parleur avant gauche (-)	-	AUDIO		Masse de signal P'
12	Haut-parleur avant droit (+)	-	Batterie (+)		-
13	Haut-parleur arrière droit (-)	-	Multimédia-CAN (bas)		-
14	-	-	-		-
15	-	SPDIF (+)	-		-
16	-	-	Vitesse du véhicule		-
17	ÉCLAIRAGE (-)	ÉCLAIRAGE (-)	Contrôleur à distance du volant_masse
18	TÉLÉCOMMANDE/ANTENNE	TÉLÉCOMMANDE/ANTENNE	USB D (-)
19			Masse USB
20			AUX_Détection
21			Entrée AUX gauche
22			MIC (-)
23			-
24			masse
