DÉPOSE |
|
|
1. |
Débranchez la borne négative (-) de la batterie.
|
2. |
Retirez le pommeau de vitesse et les soufflets (A) en les tirant.
|
3. |
Déposez le couvercle supérieur de la console (A) avec l'outil de dépose.
|
4. |
Déposez les connecteurs du couvercle supérieur de la console (A).
|
5. |
Enlevez le plateau avant de console (A) après avoir desserré les vis
de fixation.
|
6. |
Déposez les connecteurs du plateau avant de la console (A).
|
7. |
Enlevez le patin de charge sans fil (A).
|
8. |
Débranchez le connecteur de l'unité de charge électrique sans fil (A).
|
9. |
Retirez l'unité de chargement d'alimentation sans fil (B) en appuyant
sur les crochets de fixation (A).
|
INSTALLATION |
1. |
Installez l'unité de chargement d'alimentation électrique.
|
2. |
Branchez le connecteur de l'unité de chargement d'alimentation électrique.
|
3. |
Installez le patin de charge sans fil.
|
4. |
Branchez les connecteurs du plateau avant de console.
|
5. |
Installez le plateau avant de console.
|
6. |
Branchez les connecteurs du couvercle supérieur de console.
|
7. |
Installez le couvercle supérieur de la console.
|
8. |
Installez les soufflets et le bouton de vitesse.
|
9. |
Brancher la borne négative (-) de la batterie.
|
[Diagnostic avec KDS/GDS] |
1. |
Le système électrique de la carrosserie peut diagnostiquer plus rapidement
les défaillances avec le système de diagnostic du véhicule (KDS/GDS).
KDS/GDS fournit les informations suivantes.
|
2. |
Pour diagnostiquer le véhicule à l'aide de l'équipement de diagnostic,
sélectionnez "modèle du véhicule" et "système de charge électrique sans
fil".
|

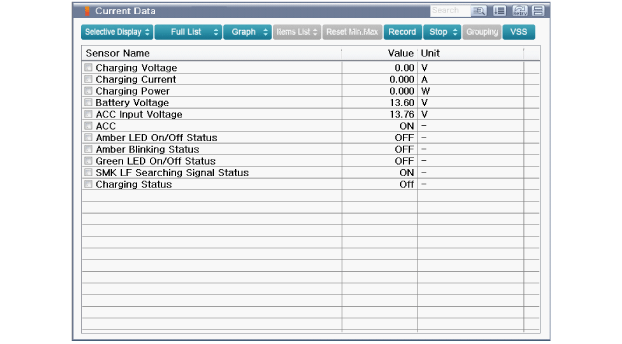

3. |
Pour se renseigner sur le statut actuel des valeurs d'entrée/de sortie,
sélectionnez le menu "Données du capteur"
Les valeurs d'entrée/sortie des capteurs correspondant au module sélectionné
peuvent être contrôlées.
|

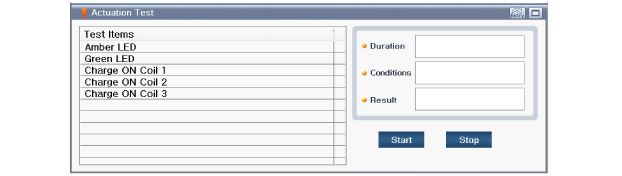

4. |
Pour réaliser l'opération forcée de l'entrée du module sélectionné,
sélectionnez "Test d'actionnement".
|

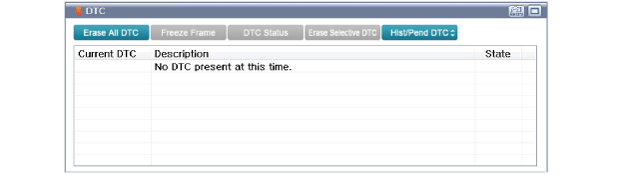

5. |
Pour se renseigner sur la cause du problème de chaque module avec un
auto-diagnostic, sélectionnez "Code de diagnostic des pannes".
|
