REMPLACEMENT

1.	Débranchez la borne négative (-) de la batterie.

2.	Récupérer le réfrigérant avec un système de récupération/recyclage/charge.

3.	Une fois le moteur refroidi, purgez le liquide de refroidissement du radiateur. (Reportez-vous à Système mécanique du moteur - «Liquide de refroidissement»)

4.	Déposez le couvercle supérieur d'auvent. (Voir le groupe Carrosserie- "Couvercle supérieur d’auvent")

Retirez le couvercle du détendeur (A) après avoir desserré l'écrou.

Couple de serrage: 7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,8 ~ 8,7 Ib-ft)

Enlevez la vanne d'expansion (A) du noyau de l'évaporateur après avoir desserré les boulons.

Couple de serrage: 7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,8 ~ 8,7 Ib-ft)

•	Bouchez ou obturer les conduites immédiatement après avoir procédé au débranchement pour empêcher une contamination par l′humidité ou la poussière.

•	Lors de l'installation, remplacez par un nouveau joint torique

7.	Déposez l’ensemble du filtre à air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

Débranchez les durites (A) du chauffage.

Du liquide de refroidissement s'écoule lors du débranchement des flexibles; le purger dans un bac de vidange. S'assurer de ne pas laisser le réfrigérant se répandre sur des parties électriques ou des surfaces peintes. En cas d′écoulement de réfrigérant, le rincer immédiatement.

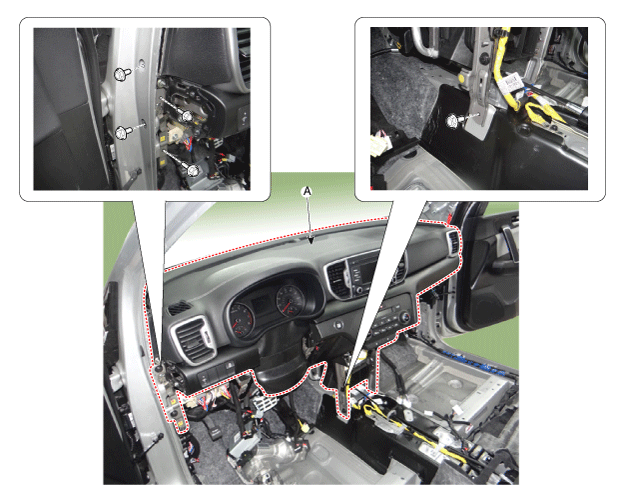

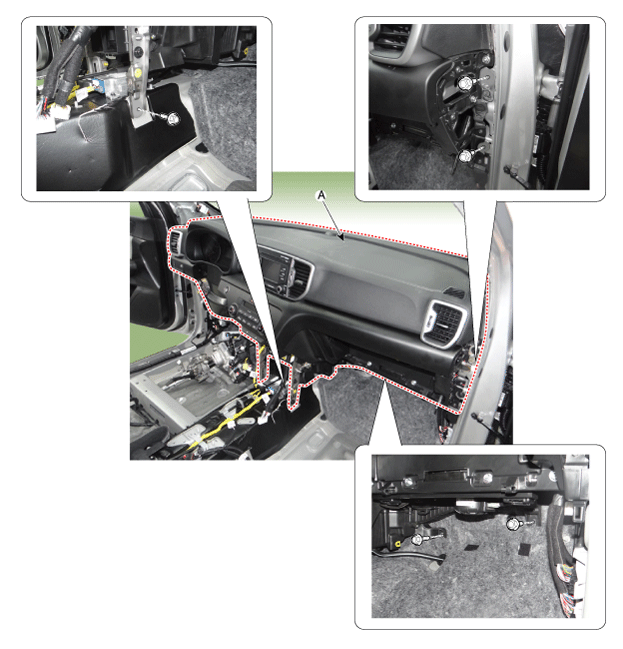

9.	Desserrez les boulons de fixation de la traverse d'évent (A).

10.	Déposez les deux côtés de l'ensemble du siège avant. (Reportez-vous à Carrosserie - "Siège avant")

11.	Enlevez la console au plancher. (Reportez-vous au groupe Carrosserie - "Console au plancher")

12.	Déposez les deux côtés de la garniture du montant avant. (Reportez-vous à Carrosserie - "Garniture du montant avant")

13.	Déposez les deux côtés de la garniture latérale d'auvent. (Reportez-vous à Carrosserie - "Moulure latérale d'auvent ")

14.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

15.	Déposez le panneau inférieur de la garniture de la colonne de direction. (Reportez-vous à Carrosserie - "Carter de colonne de direction")

16.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

17.	Déposer le multi-contact. (Reportez-vous au système électrique de carrosserie - "Contacteur multifonctions".)

18.	Abaissez la colonne de direction après avoir desserré les boulons de fixation. (Reportez-vous au groupe Système de direction - colonne et arbre de direction)

19.	Déposez la garniture de protection de la porte avant. (Reportez-vous à Carrosserie - "Garniture de porte")

20.	Séparez la pédale d'accélérateur (A) en desserrant le boulon et l'écrou.

21.	Retirez la conduite arrière (A). (Gauche) (Droit)

22.	Séparez le tapis du plancher (A) pour créer de l'espace lors de la dépose du conduit de chauffage arrière. (Gauche) (Droit)

23.	Retirez le conduit de chauffage arrière (A) après avoir desserré l'écrou. (Gauche) (Droit)

24.	Déposer l'ensemble levier de vitesse. (Reportez-vous au système de la boîte de vitesses manuelle - "Levier de changement de vitesse".) (Reportez-vous au système de la boîte de vitesses automatique - "Levier de changement de vitesse")

25.	Débranchez le connecteur (A) du module de commande d'airbag (SRSCM).

26.	Déconnectez les connecteurs de la boîte de jonction du compartiment passager (A).

27.	Débranchez les connecteurs du boîtier multiple (A). (Gauche) (Droit)

28.	Débranchez le connecteur (A) et les clips de fixation dans le montant avant. (Gauche) (Droit)

29.	Déposez le flexible de vidange (A).

30.	Après avoir desserré les boulons, retirez le rembourrage de sécurité principal et la traverse d'auvent (A) simultanément. (Gauche) (Droit)

31.

Déconnectez les connecteurs de l'unité de soufflerie et de chauffe.

(1)	Débranchez les connecteurs de l'unité BCM (A) après avoir desserré la vis.

(2)	Débranchez les connecteurs de l'unité de la clé Smart (A).

(3)	Retirez l'unité de clé smart (A) en desserrant le boulon et la vis.

(4)	Débranchez les connecteurs de l'actionneur d'admission (A) et de l'actionneur de désembuage automatique (B), puis retirez les clips de fixation du câblage.

(5)	Détachez les clips de montage du câblage de l'unité de soufflerie et de chauffage (A).

(6)	Déconnectez le connecteur d'actionneur de commande de mode (A) puis déposez les clips de fixation du câblage.

(7)	Déconnectez le connecteur d'actionneur de commande de température côté conducteur (A), puis déposez les clips de fixation du câblage.

(8)	Déconnectez le connecteur du capteur de température d'évaporateur (A), puis déposez les clips de fixation du câblage.

(9)	Débranchez le connecteur (A) du moteur de soufflerie.

(10)	Déposez le flexible d'aspirateur (A) en desserrant la vis.

(11)	Déconnectez l'ioniseur du combiné d'instruments (A) et les connecteurs FET (B), puis déposez les clips de fixation du câblage.

32.	Déposez l'unité de soufflerie et du chauffage du tableau de bord principal après avoir dévissé les écrous et le boulon.

33.	Retirez l'unité de soufflerie de l'unité (B) de l'unité de chauffage (A) après avoir desserré les vis. (CONDUITE GAUCHE) (CONDUITE DROIT)

34.	Pour la pose, suivez la procédure inverse de la dépose.
