Description et fonctionnement

Système de charge électrique sans fil

Pendant ACC ou ALL ON, la tension de la batterie est fournie au système de charge électrique sans fil pour transmettre une sortie de 5 W au téléphone portable.

Les téléphones portables certifiés avec un standard de charge sans fil WPC (Qi 1.1.2) ou équipés un boîtier de charge exclusif sans fil peuvent être utilisés.

•	WPC : Wireless Power Consortium

•	Qi 1.1.2 : fait référence au produit certifié avec capacité de transmission de l'alimentation jusqu'à 5 W et de détection de métal et d'autres impuretés afin d'éviter la chauffe.

1.	Récepteur alimentation : intégré à la bobine secondaire conçue pour recevoir le courant induit depuis le patin de charge.

2.	Patin de charge : bobines électriques enroulées à l'intérieur du couvercle en plastique.

Bobine : bobines rectangulaires et circulaires générant divers champs électromagnétiques.

A.	Branchez l'alimentation au patin de charge pour générer des champs électromagnétiques dans la bobine.

B.	Le courant induit depuis le phénomène d'induction électromagnétique est envoyé au récepteur d'alimentation pour charger la batterie.

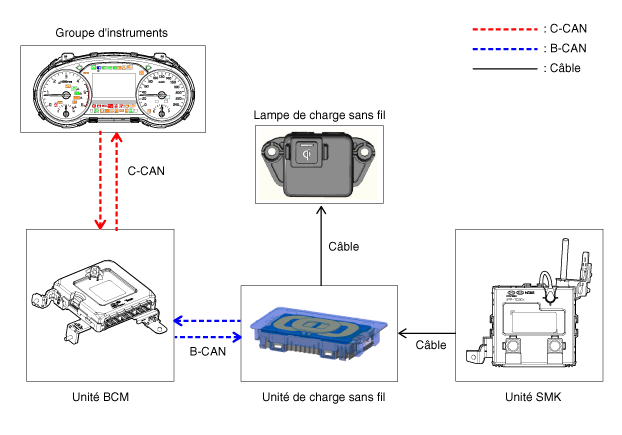

Schéma de configuration du système

1.	Groupe d'instruments : alerte concernant le contact avec le téléphone portable

2.	Unité BCM : Détermine le contact avec le téléphone portable

3.	Lampe de charge sans fil : affiche l'état de charge

4.	Unité SMK : arrête la charge pendant l'activation de LF

Fonctions principales du système de charge électrique sans fil

Fonction de charge

(1)

Méthode d'activation

a.	Fermez toutes les portes du véhicule.

b.	Commutez l'alimentation du véhicule sur ACC ou ALL ON.

c.	Placez le téléphone portable sans fil avec la charge activée sur le récepteur.

(2)

Affichage de l'état de charge

Mode

Affichage DEL de la charge

Remarques

État de veille pour la charge

DEL sur OFF

Charge en cours

DEL ambre sur ON

Charge terminée

DEL verte sur ON

Erreur de charge

La DEL ambre clignote

–	Clignote 10 fois pendant 10 secondes, puis la DEL est désactivée pendant 50 secondes (total 60 secondes)

Alerte de contact avec téléphone portable

(1)

Méthode d'activation

a.	Touche OFF lorsque le téléphone portable est en train de charger.

b.	Contrôle si le téléphone portable est placé sur l'unité de charge sans fil.

c.	Un message d'alerte pour le contact par téléphone portable s'affiche sur le groupe d'instruments (pendant environ 4 - 5 secondes).

Prévention contre la surchauffe

(1)

Méthode d'activation

Si la température de la thermistance à l'intérieur du module de charge sans fil s'élève au-dessus d'un certain niveau (158 °F (70 °C)), la charge arrête de protéger la batterie du téléphone portable.

•	La DEL de couleur ambre du témoin d'affichage de charge clignote 10 fois pendant 10 secondes, puis s'éteint pendant 50 secondes (total de 60 secondes).

•	Le processus est répété toutes les 60 secondes.

Si la température de la thermistance tombe en-dessous d'un certain niveau (149 °F (65 °C)), la charge redémarre.

Lorsque la fonction de charge redémarre, la DEL ambre du témoin d'affichage de charge est activée.

Détection de corps étrangers

(1)

La charge s'arrête s'il y a une pièce ou tout autre objet métallique entre l'unité de charge sans fil et le téléphone portable.

[Corps étrangers]

•	Corps étrangers : tous les objets métalliques comme des pièces, des clips ou des métaux précieux

•	La DEL de couleur ambre du témoin d'affichage de charge clignote 10 fois pendant 10 secondes, puis s'éteint pendant 50 secondes (total de 60 secondes).

•	Le processus est répété toutes les 60 secondes.

Prenez garde car le contact des corps étrangers avec les mains peut causer des brûlures.

(2)

Après détection par le système du corps étranger et arrêt de la charge du téléphone portable, la charge se termine en 60 secondes environ une fois que le corps étranger a été retiré.

Lorsque la fonction de charge redémarre, la DEL ambre du témoin d'affichage de charge est activée.

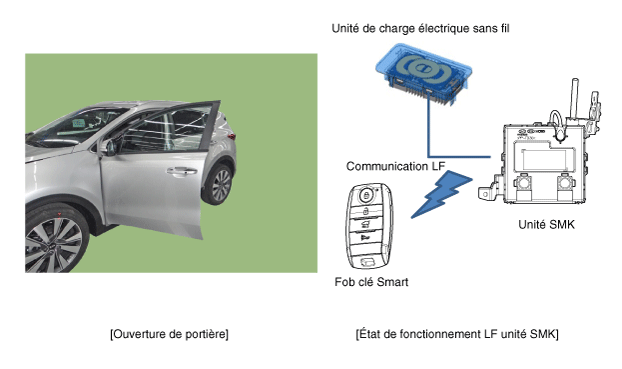

Prévention contre les interférences de fréquence LF dans l'unité SMK

Cette fonction évite les interférences entre la fréquence de charge sans fil et la bande de fréquence de l'unité de clé Smart.

(1)

La charge sans fil est arrêtée lorsque la porte est ouverte ou que l'unité SMK est en mode LF (recherche de clé Smart).

La fonction de charge sans fil, par exemple, est arrêtée si le conducteur retire la clé Smart du véhicule pendant ALL ON.

La charge s'arrête et la DEL de couleur ambre du témoin d'affichage de charge s'éteint.

(2)	Tout revient à l'état de fonctionnement normal lorsque le mode LF de l'unité SMK est terminé.

6.	Mettez la fonction de charge sans fil sur ON/OFF avec USM. ※ Le hayon s'applique aux modèles de véhicules RV.

Protection du système de charge électrique sans fil

Élément	État	État
Protège contre la tension haute/basse	Protège et arrête la charge inférieure à 7,0 V et supérieure à 16,5 V	DEL OFF (arrêt du fonctionnement)
Protège contre la tension haute/basse	Charge à plus de 7,5 V et mois de 16,0 V	DEL OFF (arrêt du fonctionnement)
Protège contre la tension inverse	Protège et arrête la charge en cas de tension inverse	DEL OFF (arrêt du fonctionnement)
Protège contre la surintensité	Protège et arrête la charge en cas de détection de 4,5 A	La DEL ambre clignote
Protège contre la surchauffe	Protège et arrête la charge en cas de détection de 158°F (70°C) avec un capteur de température interne du module de charge sans fil	La DEL ambre clignote
Protège contre la surchauffe	Se termine à moins de 149°F (65°C)	La DEL ambre clignote
Corps étrangers (Pièces de monnaies, clips, métaux précieux, etc.)	Protège et arrête la charge en cas de détection d'un corps étranger (prévention contre la surchauffe)	La DEL ambre clignote
Protège des interférences de fréquence	Protège et arrête la charge en activant SMK en cas d'ouverture de la porte ou du hayon	DEL OFF (arrêt du fonctionnement)
Protège des interférences de fréquence	Se termine en 3,5 secondes après fermeture de toutes les portes et du hayon et le fonctionnement de SMK est terminé	DEL OFF (arrêt du fonctionnement)
Alerte de contact avec téléphone portable	Pendant le retrait de la clé pendant le contact avec le téléphone portable	Affiche le message d'avertissement sur le groupe d'instruments (pendant 4-5 secondes environ)

※ Le hayon s'applique aux modèles de véhicules RV.
