Kia Sportage Revue Technique Automobile: Diagrammes schématiques
Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Toit ouvrant panoramique / Diagrammes schématiques

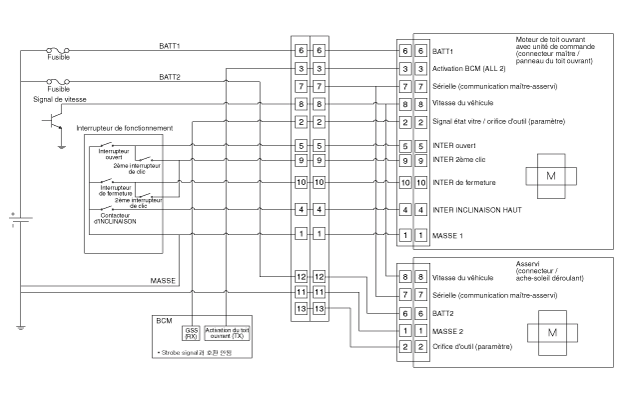

| Schéma du circuit |
|
NON |
Faisceau de toit ouvrant CONNECTEUR (Côté du véhicule) |
Faisceau de toit ouvrant CONNECTEUR (MOTEUR) |
Moteur de la vitre panoramique (Maître) |
Moteur du cache-soleil (Asservi) |
|
|
|
|
|
|
|
1 |
Masse N° 1 |
Masse N° 1 |
Masse 2 |
|
|
2 |
Signal état vitre/outil |
Signal état vitre/outil |
- |
|
|
3 |
Activation de BCM |
Activation de BCM |
- |
|
|
4 |
Commutateur inclinaison vers le haut |
Commutateur inclinaison vers le haut |
- |
|
|
5 |
Interrupteur d'ouverture du cache-soleil et de la vitre |
Interrupteur d'ouverture du cache-soleil et de la vitre |
- |
|
|
6 |
Batterie 1 |
Batterie 1 |
Batterie 2 |
|
|
7 |
- |
Communication LIN |
Communication LIN |
|
|
8 |
SIGNAL DE VITESSE DU VÉHICULE |
SIGNAL DE VITESSE DU VÉHICULE |
SIGNAL DE VITESSE DU VÉHICULE |
|
|
9 |
Interrupteur de fermeture auto du cache-soleil /ouverture auto de vitre
|
Ouverture automatique de la vitre / Commutateur de fermeture automatique du store |
- |
|
|
10 |
Interrupteur fermeture du cache-soleil et de vitre |
Interrupteur fermeture du cache-soleil et de vitre |
- |
|
|
11 |
Masse 2 |
|
|
|
|
12 |
Batterie 2 |
|||
|
13 |
- |
|||
|
14 |
- |
|||
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Toit ouvrant panoramique
2. Interrupteur du toit ouvrant panoramique
3. Moteur du toit ouvrant panoramique et contrôleur ...
