État d'alarme antivol [état B/A]
État alarme
|
Description
|
DÉSARM
|
| 1) |
Il s'agit de l'état où le mode "ARMEMENT" est désactivé.
|
| 2) |
Il n'y a pas d'alarme sonore en cas d'ouverture de toutes les
portes, du capot ou du hayon.
|
| 3) |
L'indicateur de sécurité continue à clignoter avec ALL OFF alors
qu'il s'éteint avec ACC ON.
|
|

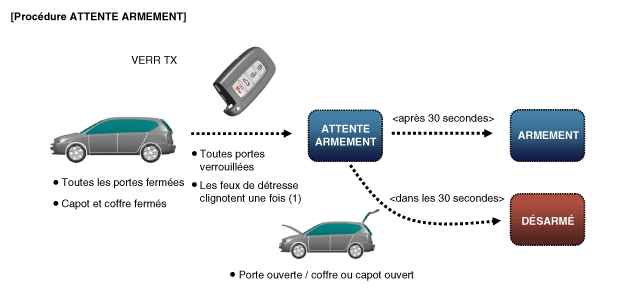

ATTENTE ARMEMENT
|
| 1) |
Si BCM reçoit les signaux de verrouillage de la commande à distance
ou de verrouillage passif (spécification de clé Smart) ou du
verrouillage de clé de la porte du siège conducteur avec les
conditions "ATTENTE ARMEMENT" satisfaites, BCM attend 30 secondes
après la sortie du signal "Verrouillage de toutes les portes"
avant d'entrer le mode "ATTENTE ARMEMENT".
|
| 2) |
Pendant 30 secondes du mode "ATTENTE ARMEMENT", il n'y a pas
de bruit d'alarme et le mode "ARMEMENT" se désactive même en
cas de cambriolage.
|
| 3) |
Dans certaines conditions, il est impossible d'entrer directement
le mode "ARMEMENT" sans passer par le mode "ATTENTE ARMEMENT".
|
| 4) |
L'indicateur de sécurité reste activé pendant 30 secondes dans
le mode "ATTENTE ARMEMENT".
|
|
※ Remarque : Pour un véhicule équipé du système de clé Smart, le même processus
est appliqué à la fonction de verrouillage de porte passif.
État alarme
|
Description
|

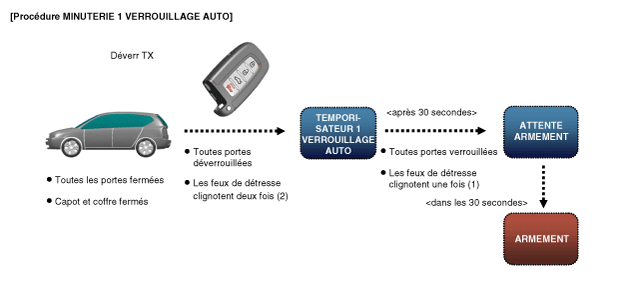

TEMPORISATEUR 1 DE VERROUILLAGE AUTO
|
| 1) |
C'est une fonction similaire à REVERROUILLAGE (système de verrouillage
automatique après 30 secondes).
|
| 2) |
Si le bouton DEVERROUILLAGE est actionné dans la commande à
distance avec les conditions "ATTENTE ARMEMENT" satisfaites,
ou en mode "ARMEMENT", toutes les portes sont déverrouillées
et la minuterie réglée à 30 secondes démarre.
|
| 3) |
Après 30 secondes, BCM sort automatiquement le signal de verrouillage
de toutes les portes et passe en mode "ATTENTE ARMEMENT".
|
| 4) |
Après l'expiration de la MINUTERIE VERROUILLAGE AUTO 1 (30 secondes),
BCM entre automatiquement le mode "ARMEMENT" via le mode "ATTENTE
ARMEMENT" (30 secondes).
|
| 5) |
Si le conducteur appuie sur le bouton DEVERROUILLAGE par erreur,
cette fonction de sécurité laisse le véhicule entrer en mode
"ARMEMENT" après 60 secondes.
|
| 6) |
L'indicateur de sécurité continue à clignoter pendant le processus
MINUTERIE VERROUILLAGE AUTO 1.
|
|
※ Remarque : Pour un véhicule équipé du système de clé Smart, le même processus
est appliqué à la fonction de verrouillage de porte passif.
État alarme
|
Description
|
Temporisateur 2 verrouillage auto
|
| 1) |
L'objectif est le même que pour MINUTERIE VERROUILLAGE AUTO
1 mais les conditions de fonctionnement sont différentes.
|
| 2) |
Cette fonction fonctionne si le bouton DEVERROUILLAGE est actionné
dans la commande à distance lorsque toutes les portes sont fermées
sauf le capot ou le hayon. Après 30 secondes, le véhicule entre
automatiquement en mode de verrouillage de porte.
|
| 3) |
Mais après 30 secondes, il est impossible de passer en mode
"ATTENTE ARMEMENT" car le capot ou le hayon est ouvert (mode
"PREARME" maintenu).
|
| 4) |
Dès que le capot ou le hayon est fermé, le véhicule passe automatiquement
en mode "ARMEMENT" via "ATTENTE ARMEMENT".
|
| 5) |
Pendant MINUTERIE VERROUILLAGE AUTO 2, l'indicateur de sécurité
maintient le clignotement.
|
|
※ Remarque : Pour un véhicule équipé du système de clé Smart, le même processus
est appliqué à la fonction de verrouillage de porte passif.
État alarme
|
Description
|

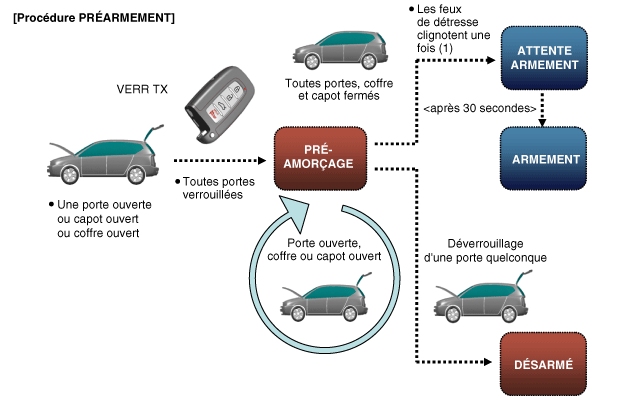

Pré-armé
|
1-1. Il s'agit de l'état juste avant l'entrée du mode "ARMEMENT" après la
fin de la minuterie VERROUILLAGE AUTO 2 et une fois que toutes les portes
sont fermées.
1-2. Si le conducteur ferme le coffre ou le hayon, le feu de détresse clignote
une fois et le véhicule passe automatiquement en mode "ARMEMENT" via le
mode "ATTENTE ARMEMENT".
2-1. Si le bouton VERROUILLAGE est actionné avec une des portes, le hayon
ou le capot ouvert, le mode "PREARME" est activé.
2-2. Comme le signal de verrouillage de toutes les portes est émis mais
que les conditions d' "ATTENTE ARMEMENT" ne sont pas satisfaites, le véhicule
reste en mode veille et passe en mode ARM via le mode ATTENTE ARMEMENT dès
que la porte ouverte est fermée.
2-3. Si une intrusion est détectée en mode PREARME, le véhicule passe en
mode DESARMEMENT.
2-4. L'indicateur de sécurité continue à clignoter en mode PRE-ARMEMENT.
|
État alarme
|
Description
|
RÉARMEMENT
|
| 1) |
En mode "REARMEMENT", si une intrusion dans le véhicule est
détectée, un avertissement sonore et lumineux démarre à nouveau
et l'état passe en mode "ALARME".
|
| 2) |
L'alarme antivol passe en mode REARMEMENT après la fin de la
minuterie de 27 secondes.
|
| 3) |
L'indicateur de sécurité clignote.
|
|
État alarme
|
Description
|

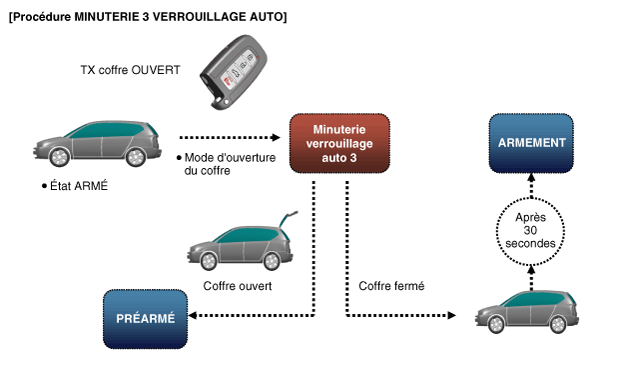

temporisateur 3 de verrouillage auto
|
| 1) |
L'état d'alarme passe à MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE
lors du fonctionnement de l'instruction de hayon TX
|
| 2) |
L'état d'alarme passe de MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE
à "ATTENTE ARMEMENT" lorsque le minuteur 30 s a expiré avec
toutes les portes fermées et verrouillées.
|
| 3) |
L'état d'alarme passe à MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE
à "DÉSARMEMENT" lorsqu'une porte est ouverte.
|
| 4) |
En "MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE", le minuteur "30
s" est en cours. Si ce minuteur expire, l'état passe par l'état
PRÉARMEMENT avec le hayon ouvert.
|
| 5) |
Dans cet état, l'indicateur de sécurité clignote en permanence.
|
|
État alarme
|
Description
|

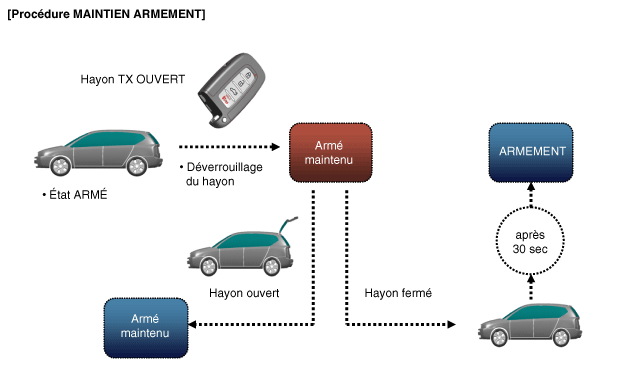

ARM MAINTENU
(Alarme de mise en attente: Hayon)
※ Pas d'option PTL
|
| 1) |
Le mode MAINTIEN ARMEMENT est similaire au mode de maintien
de l'alarme du hayon existant.
|
| 2) |
Si le hayon est ouvert avec une commande à distance (y compris
la clé Smart) en mode ARMEMENT, le véhicule entre en mode MAINTIEN
ARMEMENT maintenant l'alarme d'antivol éteinte uniquement pour
l'ouverture du hayon.
|
| 3) |
Le mode MAINTIEN ARMEMENT maintient l'activation sans pause
tant que le hayon est fermé.
|
| 4) |
Lorsque le hayon ouvert est mis hors tension, la minuterie réglée
pendant 30 secondes commence à fonctionner. Pendant les 30 secondes
du mode MAINTIEN ARMEMENT, le klaxon antivol ne s'éteint pas
si le hayon est ouvert.
|
| 5) |
Le véhicule entre immédiatement en mode ARMEMENT 30 secondes
après la fermeture du hayon.
|
| 6) |
Pendant le mode MAINTIEN ARMEMENT, le mode ARMEMENT est maintenu
pour les portes et le coffre; en cas de détection d'intrusion
par une porte ou le capot, le klaxon antivol sonne.
|
| 7) |
L'indicateur de sécurité continue le clignotement pendant le
mode MAINTIEN ARMEMENT.
|
|
Remarque 1: MAINTIEN ARMEMENT est un mode différant l'activation du mode ARMEMENT
uniquement pour le hayon. Pendant le mode MAINTIEN ARMEMENT, le mode ARMEMENT
est appliqué à toutes les portes et au capot.
Remarque 2: Lorsque vous utilisez la clé de contact pour ouvrir le hayon, la
fonction MAINTIEN ARMEMENT fonctionne de la même manière, à condition que la
fonction "Alarme antivol clé porte" soit activée. Si elle est désactivée, MAINTIEN
ARMEMENT est désactivé et l'utilisation de la clé pour ouvrir le hayon est considérée
comme un vol et l'alarme est déclenchée.
État alarme
|
Description
|
RÉARMEMENT
(Mode ARM est à nouveau activé)
|
| 1) |
Si la porte, le coffre et le hayon sont tous fermés après la
fin du mode ALARME, cela signifie que le mode ARMEMENT est de
nouveau activé.
|
| 2) |
A ce moment l'état de l'actionneur (verrouillage/déverrouillage
porte) est négligé et le mode ARM est maintenu jusqu'à ce que
le signal de la télécommande soit reçu (mode ARM normal).
|
| 3) |
L'indicateur de sécurité continue le clignotement dans ce mode.
|
|
Réenclenchement
|
| 1) |
Lorsque la batterie est déposée en mode ALARM ou RE ARM, le
mode RESET est activé.
|
| 2) |
Lorsque la batterie est installée après REINITIALISATION, le
fonctionnement de l'alarme anti-vol reprend. (au lieu de rester
sorti, le cycle de 27 secondes ON/10 secondes OFF est répété
trois fois)
|
|
État alarme
|
Description
|
Désactivation 30 secondes CLÉ ON
(pas de clé Smart en option)
|
| 1) |
Pour un véhicule sans option de clé Smart, si l'attente dure
30 secondes avec le commutateur d'allumage en mode ALARME, le
véhicule entre en mode DESARMEMENT.
|
| 2) |
Même avant l'écoulement des 30 secondes, si le moteur démarre
(tension borne "L" d'alternateur est HT: envoyé par le module
du groupe d'instruments aux données CAN), l'alarme de vol est
immédiatement désactivée. (Pas d'inhibition de l'allumage :
Le système d'immobilisateur est appliqué comme fonction de base
afin que le système d'allumage fonctionne normalement avec la
clé d'immobilisateur enregistrée pendant l'alarme)
※ Pour un véhicule avec clé Smart, l'alarme est désactivée instantanément
après l'authentification de la clé Smart.
|
|
Lorsque le mode ARMEMENT est activé, l'OUVERTURE du hayon et le déverrouillage
de la porte centrale ne sont pas autorisés.
|
| 1) |
A partir du moment où le véhicule passe en mode ATTENTE ARMEMENT
en activant le verrouillage de toutes les portes avec la clé
Smart ou la commande à distance, le commutateur de déverrouillage
de porte centrale du commutateur de déverrouillage du hayon
interne ou DDM & ADM (commutateur de lève-vitre électrique du
siège conducteur et passager) est désactivé. (prévention contre
le vol)
※ La fonction est appliquée de manière égale sur les modes ATTENTE
ARMEMENT/ARMEMENT/ALARME/REARMEMENT.
|
|
EMPLACEMENT DES COMPOSANTS
1. Interrupteur de capot
2. Avertisseur antivol
3. BCM
4. Avertisseur sonore de verrouillage / déverrouillage des portes
...
Contrôle
•
Lors de la dépose avec un outil de dépose ou un outil à tête
