Contrôle

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Déconnectez le connecteur d'actionneur de commande de mode.

Vérifiez que l'actionneur de commande de mode fonctionne en mode dégivrage lorsque 12V est raccordé à la borne 3 et la masse à la borne 4.

Vérifiez que l'actionneur de commande de mode fonctionne en mode ventilation lors de la connexion dans l'ordre inverse.

1. –
2. –
3. Mode dégivrage
4. Mode air

5. Masse du capteur
6. Signal de retour
7. Capteur (+5V)

4.	Connectez le connecteur d'actionneur de commande de mode.

5.	Mettre le contact.

Contrôlez la tension entre les bornes 5 et 6.

Spécification

Position de la porte	TENSION (V)	Détection d′erreur
ÉVENT	0.87 ± 0.15	Basse-tension : 0,1V OU MOINS Haute-tension : 4,9V OU PLUS
Désembueur	4.5 ± 0.15	Basse-tension : 0,1V OU MOINS Haute-tension : 4,9V OU PLUS

Il y aura rétroaction de position courante de l'actionneur aux commandes.

7.	Si la tension mesurée n'est pas conforme aux spécifications, remplacez par un autre actionneur de commande de température de la console et vérifiez le bon fonctionnement.

8.	Si vous rencontrez un problème avec l'actionneur de commande de mode, remplacez-le.

REMPLACEMENT

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Enlevez la conduite d'arrosage côté conducteur (A) après avoir desserré la vis.

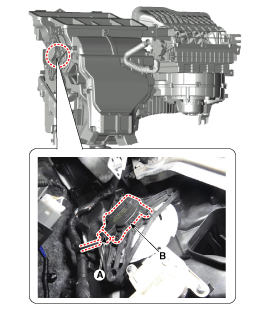

4.	Débranchez le connecteur (A), puis déposez l'actionneur de commande de mode (B) en desserrant les vis.

5.	Pour la pose, suivez la procédure inverse de la dépose.
